Installation du management pack “Brocade SAN Analytics” sur vRealize Operations

A l’occasion du lancement de l’APX Tour à Nantes Mardi 31 Mars dernier, j’ai re-découvert qu’il existait un “management pack” pour vRealize Operations chez Brocade, afin d’intégrer les metrics SAN à vos données VMWare (et autres…). Ce pack est disponible gratuitement mais nécessite de disposer du logiciel Connectrix Manager, car il s’appuie dessus pour récolter les informations.

Je vous propose, dans ce billet, de vous présenter rapidement l’installation, le paramétrage (pour le reporting des metrics de performance) ainsi que quelques copies d’écran pour vous faire une idée des dashboards possibles. Le pré-requis est de disposer d’une instance vRealize Operations 6.0.x (6.0.1 à l’heure où j’écris ces lignes) et un serveur Connectrix Manager en 12.3.0 minimum (nous travaillons actuellement avec la 12.3.1).

La première chose à faire avant d’installer le package sous vRO est d’activer le suivi des métrics “performance” sur CMCNE. Pour ce faire, il suffit de suivre la documentation officielle de Brocade à ce sujet (voir en fin d’article), à savoir : arrêter CMCNE puis modifier le fichier smia.properties situé dans le répertoire conf sous la racine d’installation du produit, par défaut “C:\Program Files\CMCNE x.x.x\conf” (où x.x.x est le numéro de version). Il s’agit de modifier le paramètre historical.instance.enable qui est à “false” par défaut et le passer à “true”. Une fois terminé, relancez Connectrix Manager.

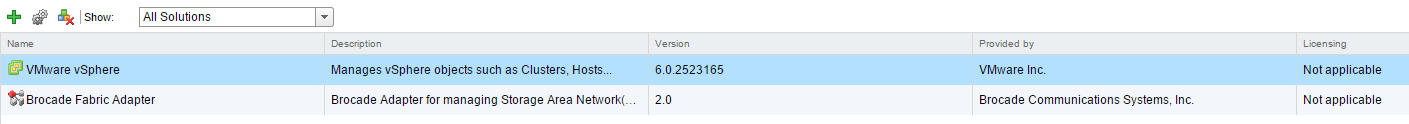

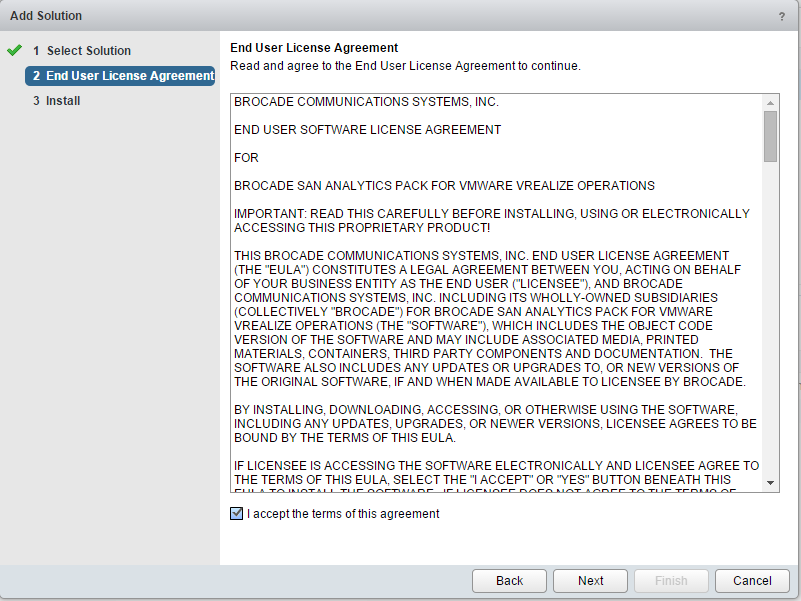

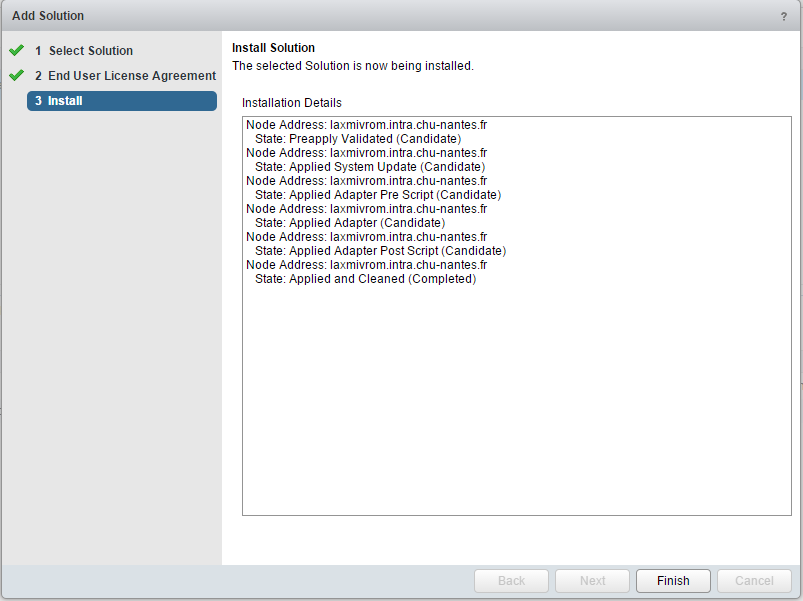

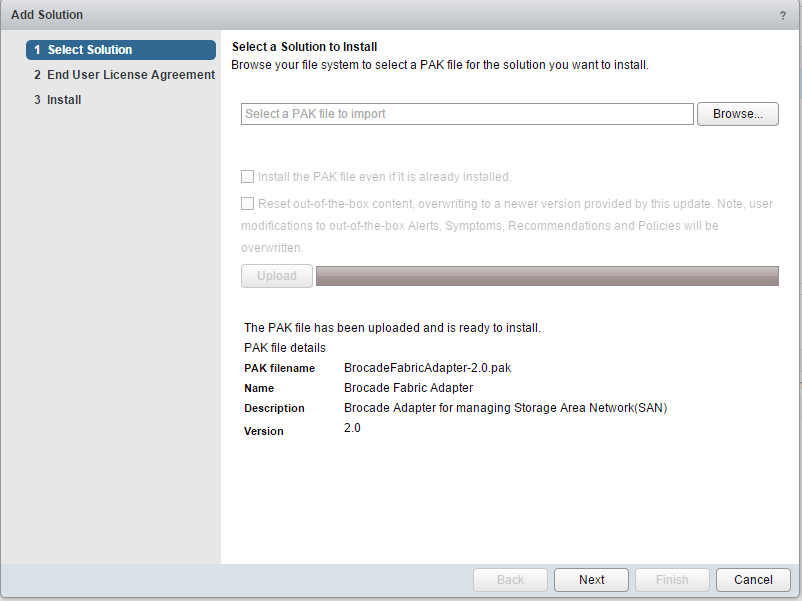

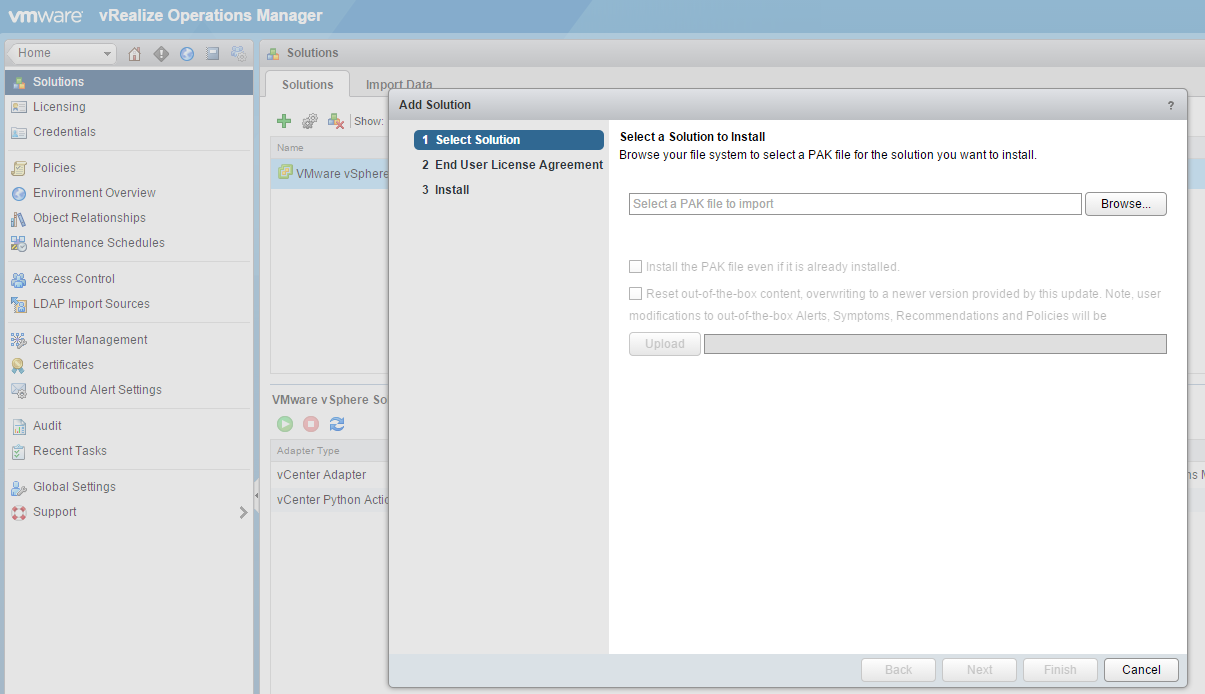

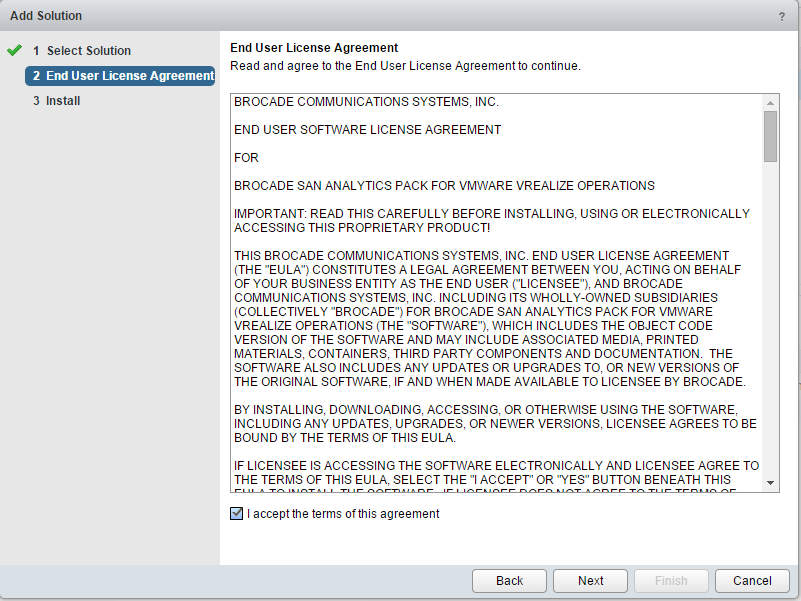

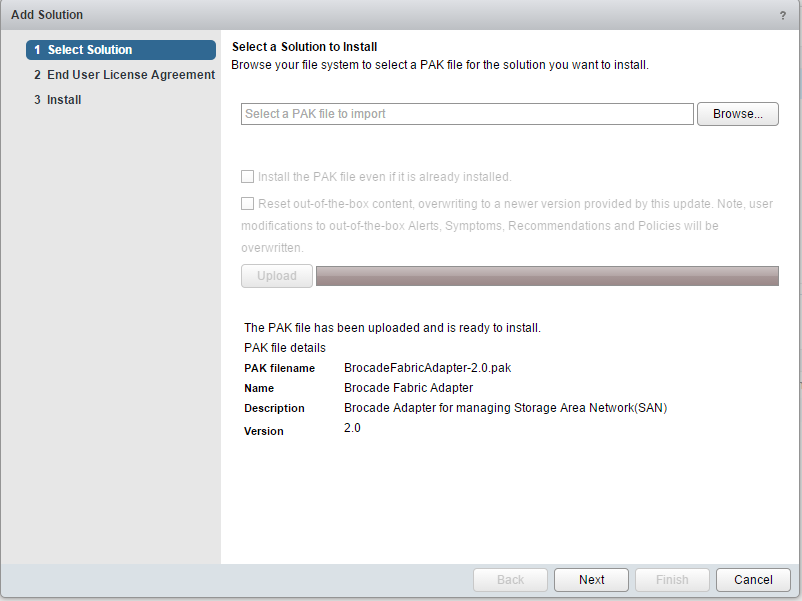

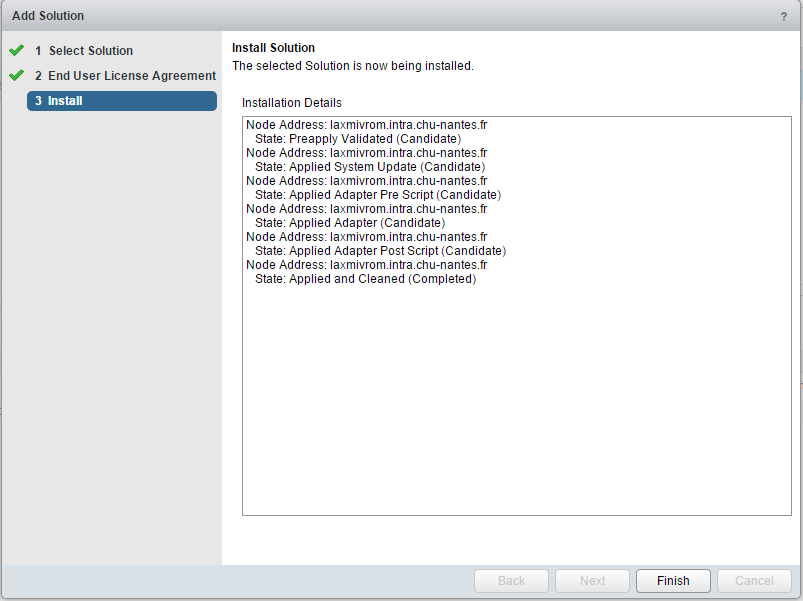

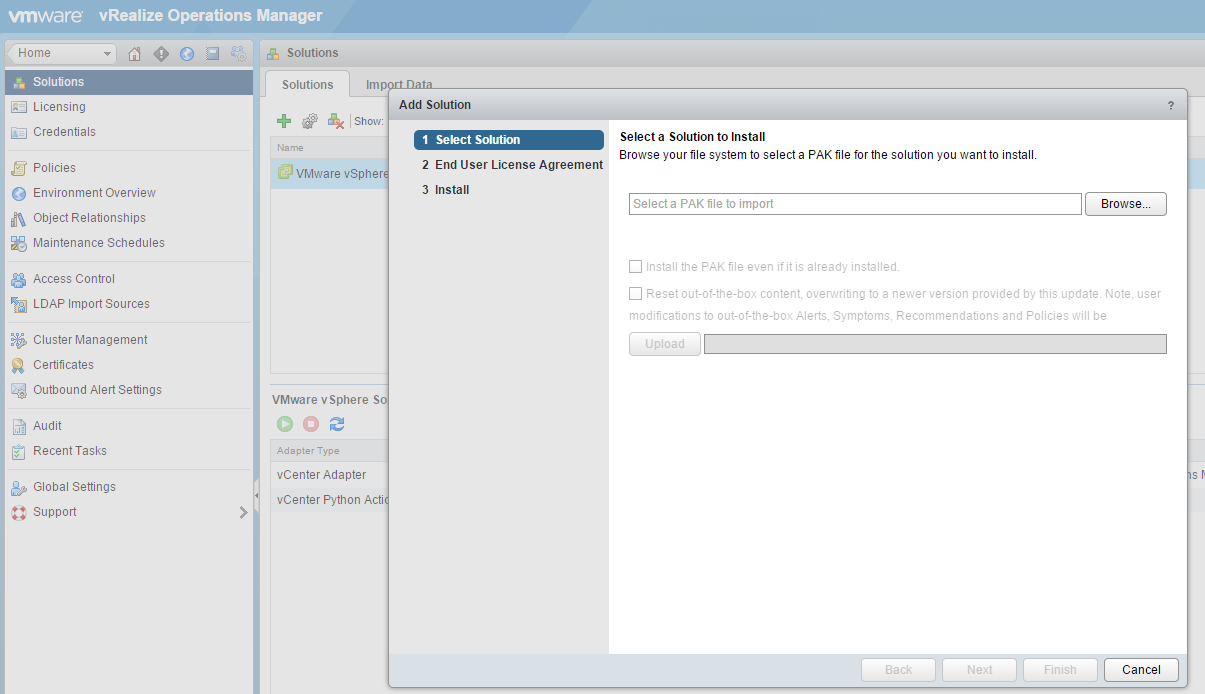

Ensuite, on peut procéder à l’installation du management pack “SAN Analytics” fourni sur le site Solutions Exchange de VMWare (voir en fin d’article). L’installation en elle-même est relativement simple, une fois téléchargé : il faut se rendre dans la section “Administration/Solutions” puis cliquer sur le bouton “+” pour installer un nouveau package. Voici des copies d’écran des différentes étapes d’installation et de paramétrage :

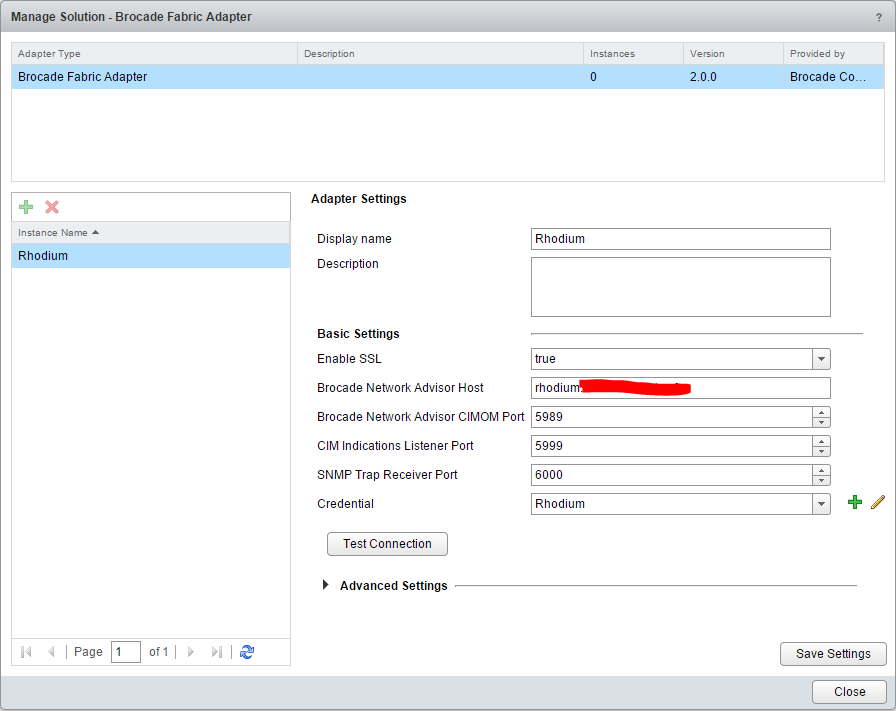

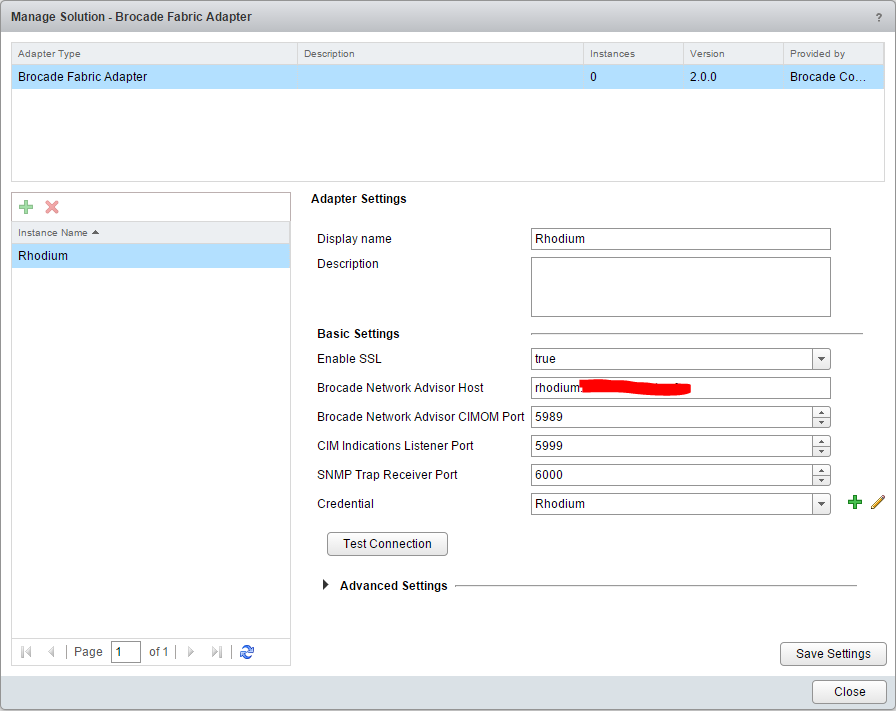

Une fois installé, il faut configurer le nouvel adaptateur. Je ne détaille pas cette étape car elle est très liée à votre installation existante de Connectrix Manager. oici les copies d’écrans correspondantes :

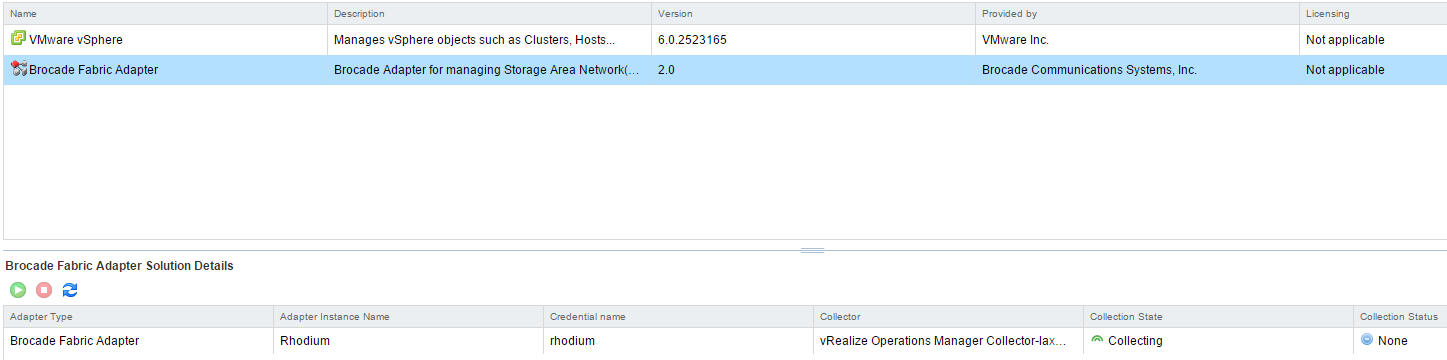

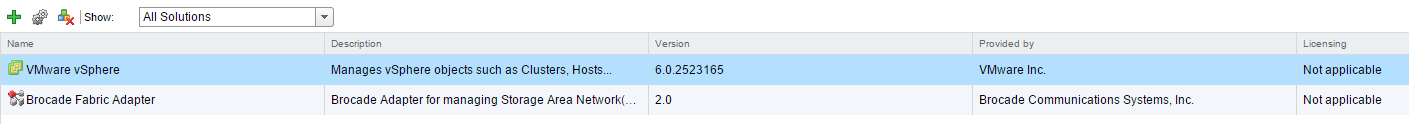

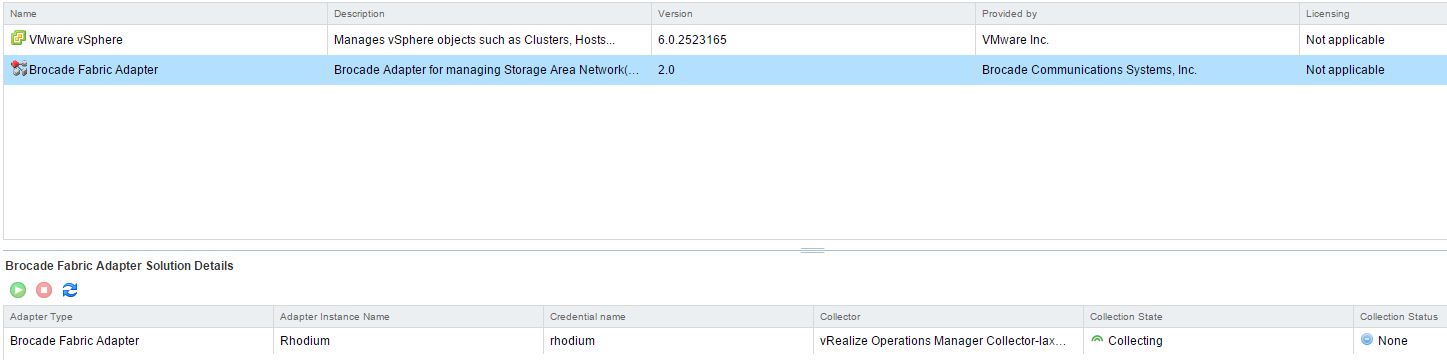

Si tout se passe bien, le management pack doit, à l’issue de ces procédures, être installé et en mode “Data Receiving” dans l’interface d’administration.

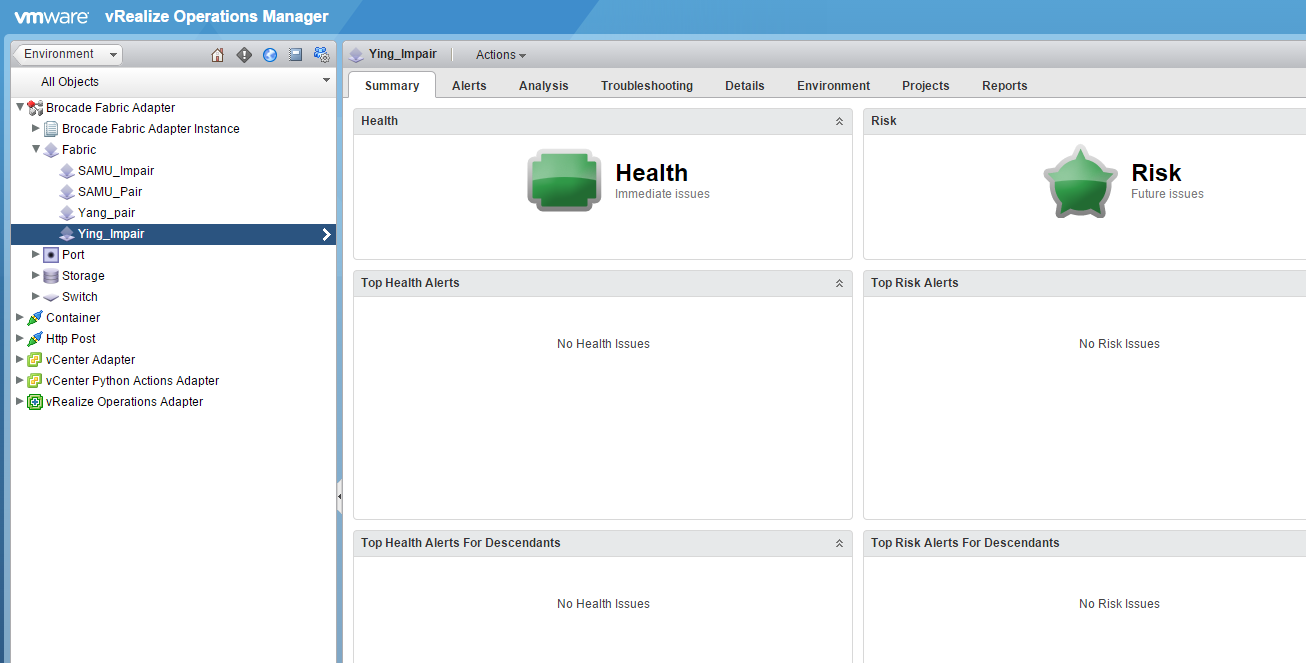

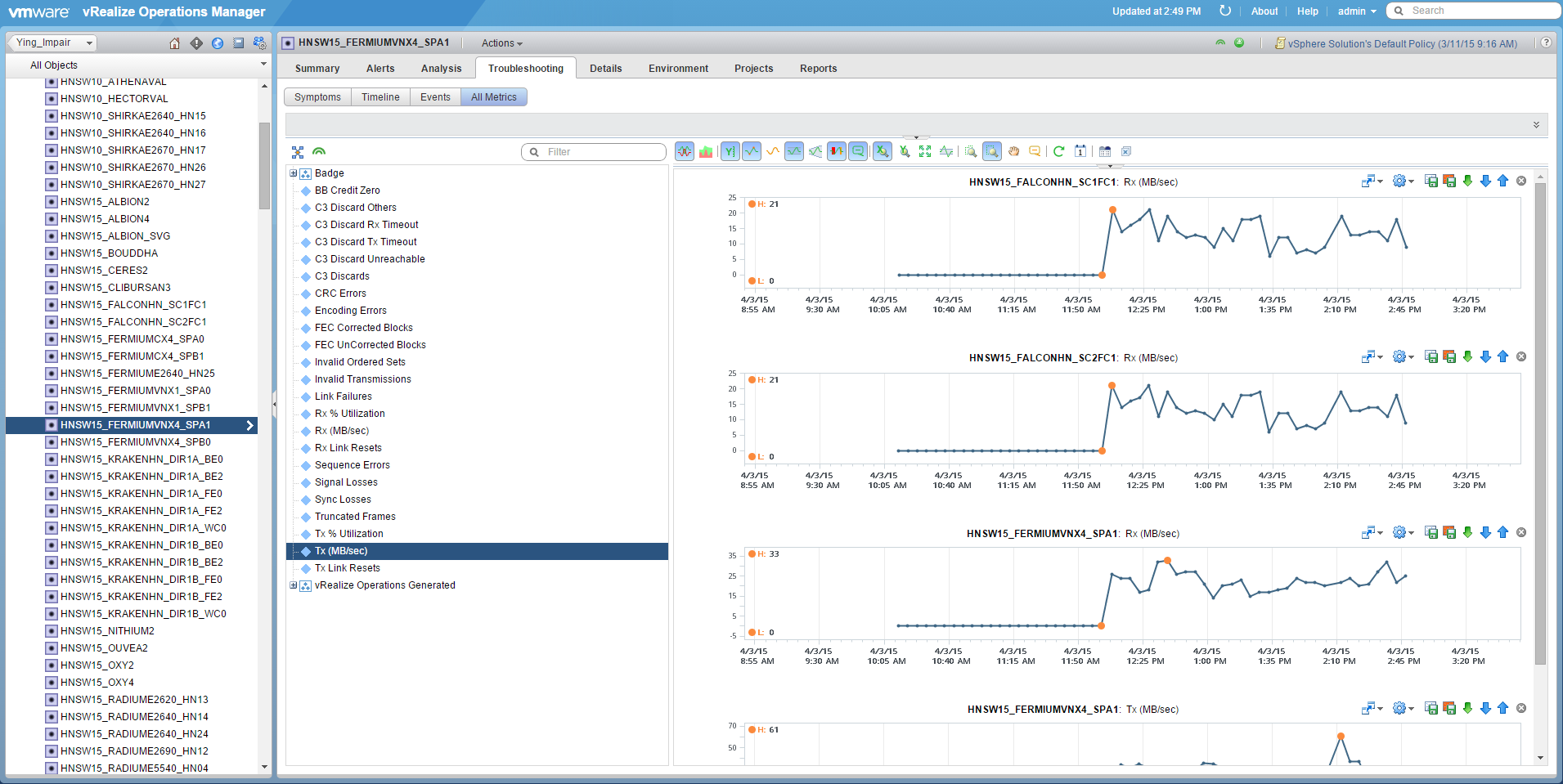

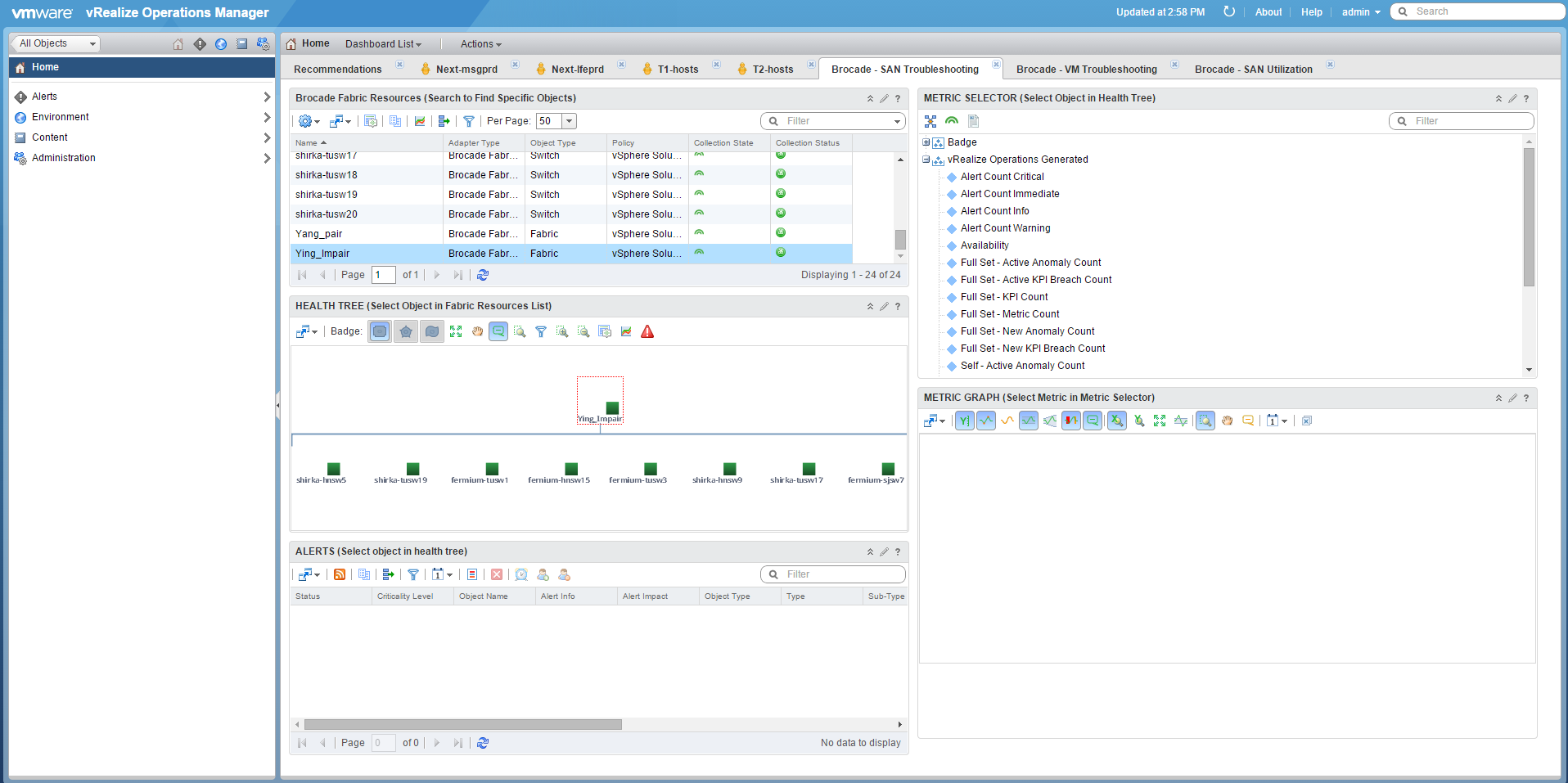

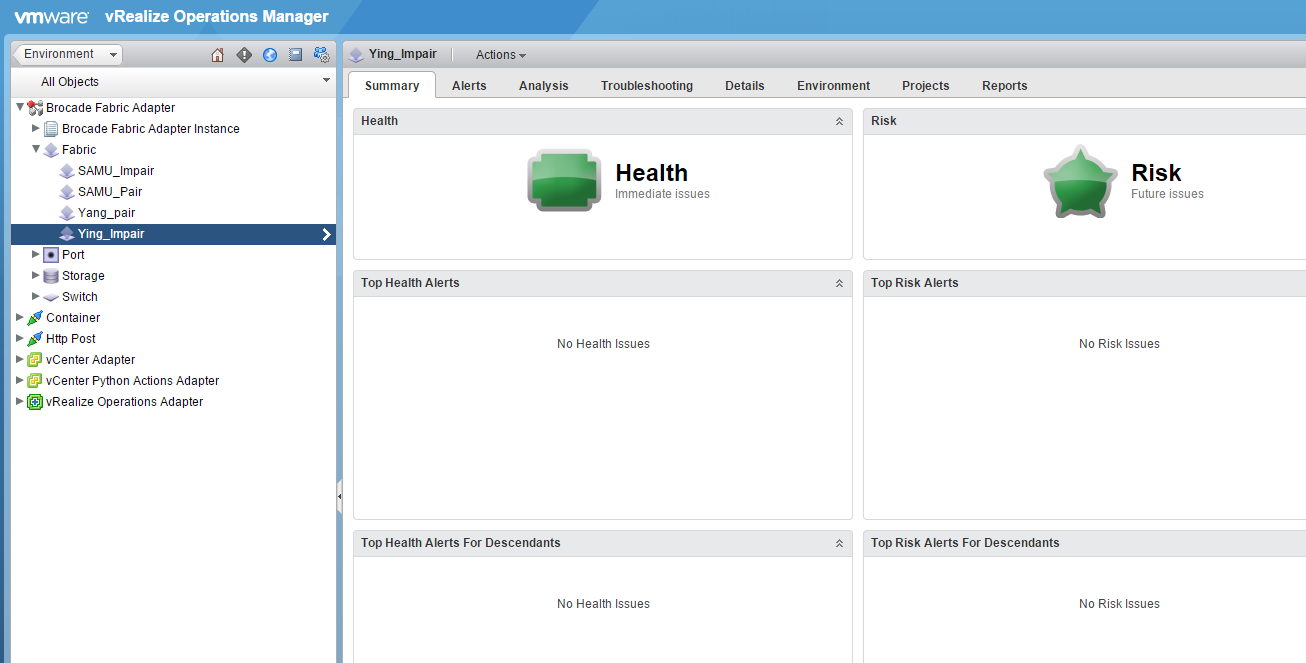

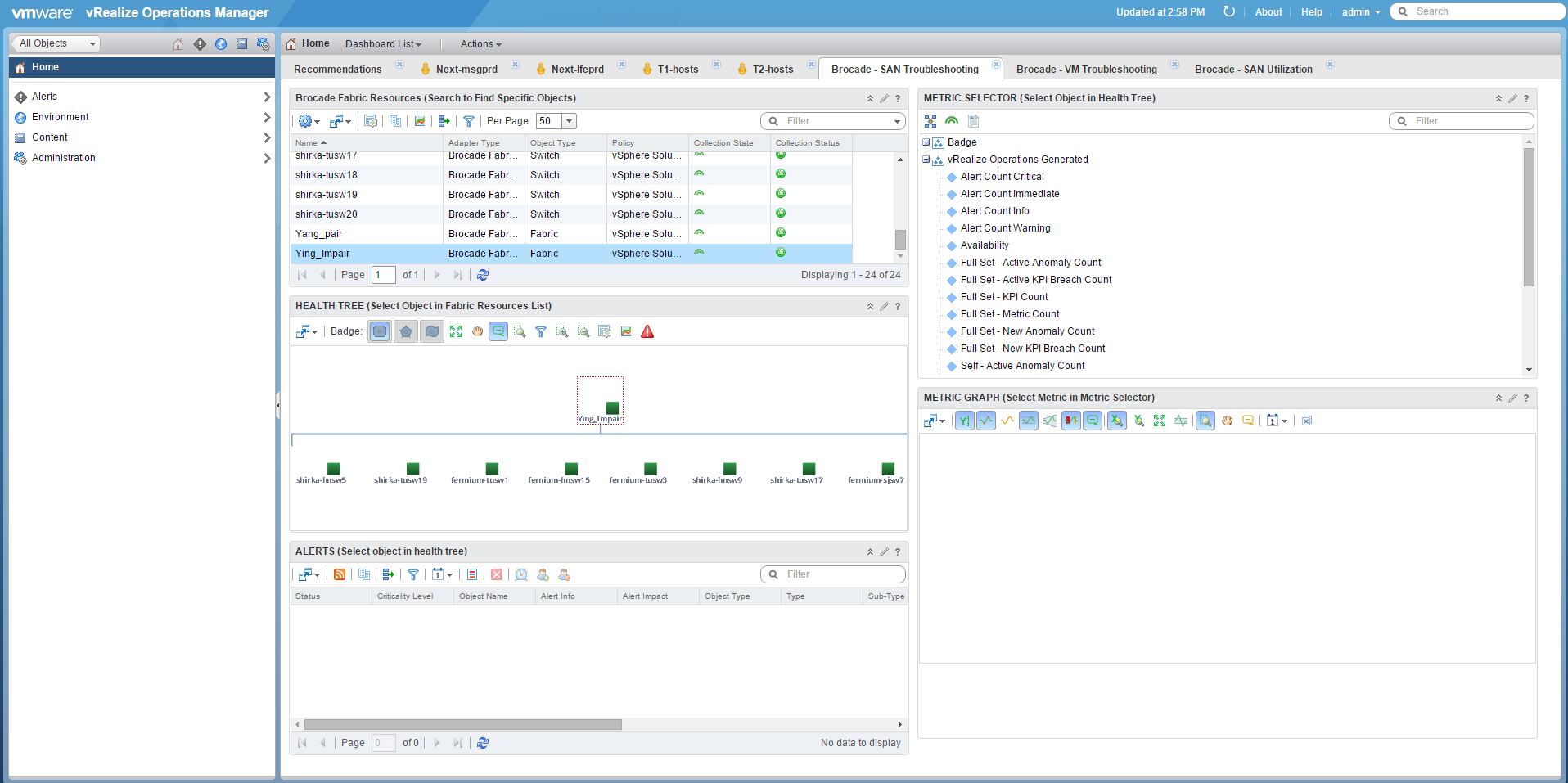

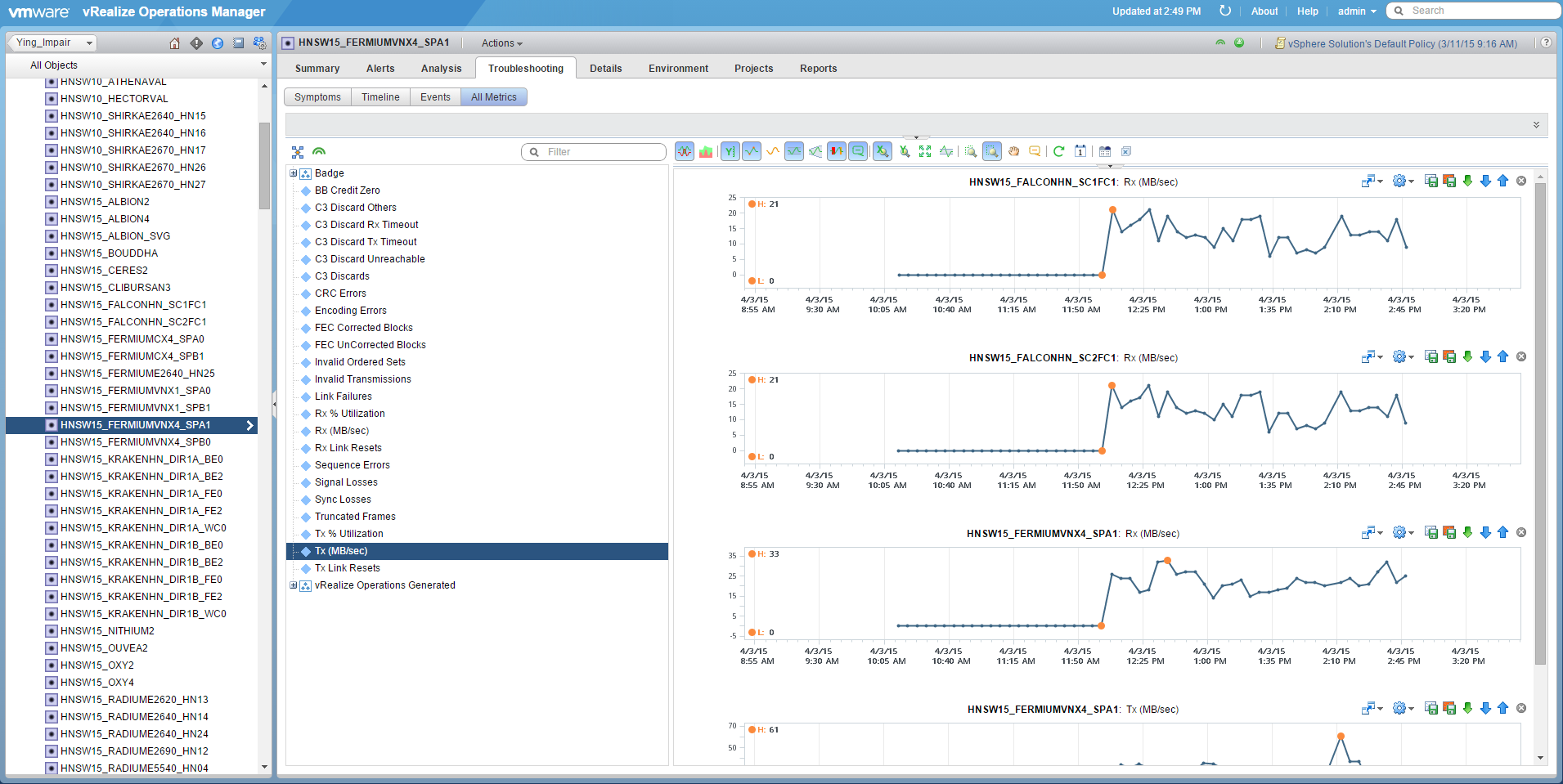

Ce management pack vous donne accès, via une présentation équivalente à vRO pour VMWare, à tous les metrics ainsi que les badges associées à vos différentes fabrics gérés par CMCNE. Pour pouvoir parcourir le contenu des objets remontés par ce nouvel adaptateur, il faut vous rendre dans la section “Environnement->All objects”. Voici quelques exemples de dashboards vRO :

Pour en savoir plus et, pourquoi pas, vous lancer dans l’intégration de ce pack, je ne saurais que trop vous conseiller de consulter les liens à la fin de ce billet.

Bonne découverte !

La documentation Brocade du management pack ICI.
Le management pack, en téléchargement chez VMWare ICI.
